神野西埠頭 軌道式クレーン レール設置工事(公共工事 下請け順位 一次)


工事名称(略称) 神野西埠頭 軌道式クレーン レール設置工事
(公共工事 下請け順位 一次)
当社工事期間 2007.6~2007.6
当社請負内容 コーナーアングルのひげ筋の溶接(引張試験あり)からレベル出し用のナットでのレベル調整より、レールの設置・締結金具での締め付けまで。
コメント 数ある工事ではありませんが、レベル又は通りを出す作業には慣れています。
締付金具の溶接を最初から半自動溶接で作業すれば、もっと工期の短縮が出来たと反省しております。

レベル出し用のボルトの台直しから始め、
レベル調整用のナット・座金を取り付けています。



レベル調整後にカットティーをセットしていきます



元請様がコンクリ打設後に締結金具を一定間隔で仮付けしています。


締結金具をアーク溶接で本付けしていますが!!
溶接の脚長が10mmの指示ですから、アーク溶接を中断して
半自動溶接に切り替えて作業しました。



締結金具の溶接完了写真です。脚長は10mmあります。


締結ボルトはトルクレンチを使用します。


レールの接続をして完了します。

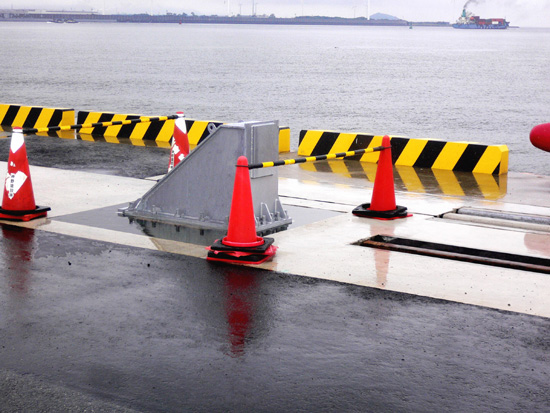

レールストッパー設置(4台)


勿論、当社の製作・取付ではありませんが、
  このガントリークレーンが走行作業しています。
